產品&解決方案

科楠科技以創新驅動研發,致力于為客戶提供最有競爭力的產品和解決方案,持續為客戶帶來最大價值。

便攜式高速采集檢測器

功能豐富,通用性強

硬件模塊化設計,接口類型更換便捷

設備體積小,攜帶方便

產品簡介

        設備采用加固筆記本形式,機箱內部板卡分為COM-E主板模塊和底板加扣板。設備尺寸為:380mm*265mm*69.7mm(長*寬*高),電源集成在整機當中。底板主要由2片F(xiàn)PGA、CPLD、ARM、GE Switch、mSATA磁盤陣列組成。

        設備可實現兩路LVDS和十路TLK2711數據采集、兩路TLK2711數據回放功能。


產品框架

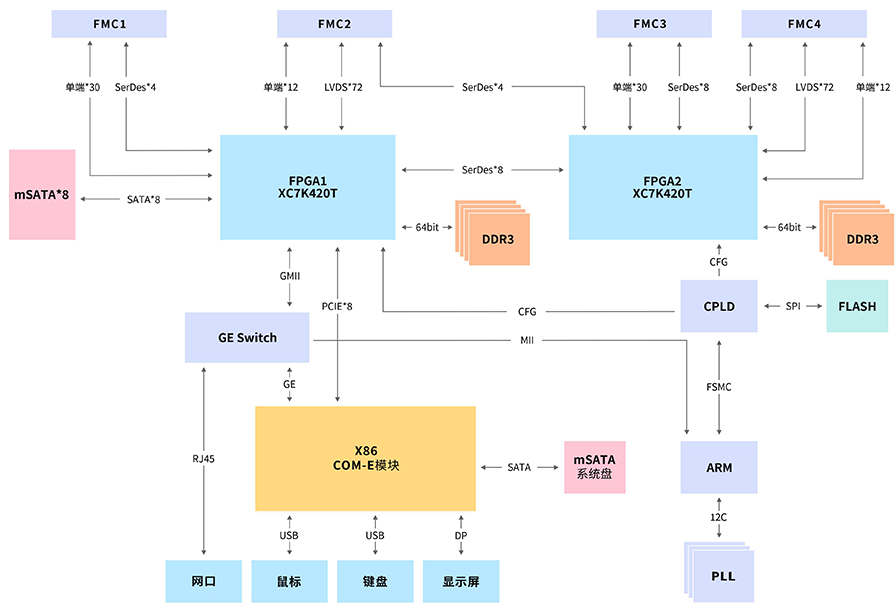

        設備采用筆記本形式,可方面攜帶,具備14寸液晶顯示屏,帶鼠標鍵盤,方便用戶操作上位機界面。設備系統框圖如下圖所示:
        設備機箱采用加固筆記本形式,機箱內部板卡分為COM-E主板模塊和底板加扣板。其中COM-E主板模塊直接采購,相等于計算機主板,外接系統盤、顯示器、鍵鼠等,即可成為上位機;底板主要由2片F(xiàn)PGA、CPLD、ARM、GE Switch、mSATA組成,為了方便更換用戶不同接口,用戶接口部分采用FMC扣板形式,底板和扣板通過高速FMC連接器連接;FPGA和COM-E主板模塊通過PCIe x4和千兆以太網互聯,可以實現高速數據實時上報處理;單板ARM和CPLD負責管理配置單板,加載FPGA邏輯等。


產品參數

LVDS信號:總計32-bit,可配置成4路8-bit或2路16-bit或1路32-bit。時鐘100K-200MHz可調;

TLK2711信號:按照接口芯片TLK2711協議,TLK2711芯片并行數據位寬16-bit;8路單工接收,2路全雙工,共計10路;


數據存儲:
l   存儲容量:4TB
l   寫入速度:≥2.4GB/s
l   讀出速度:≥3.2GB/s
