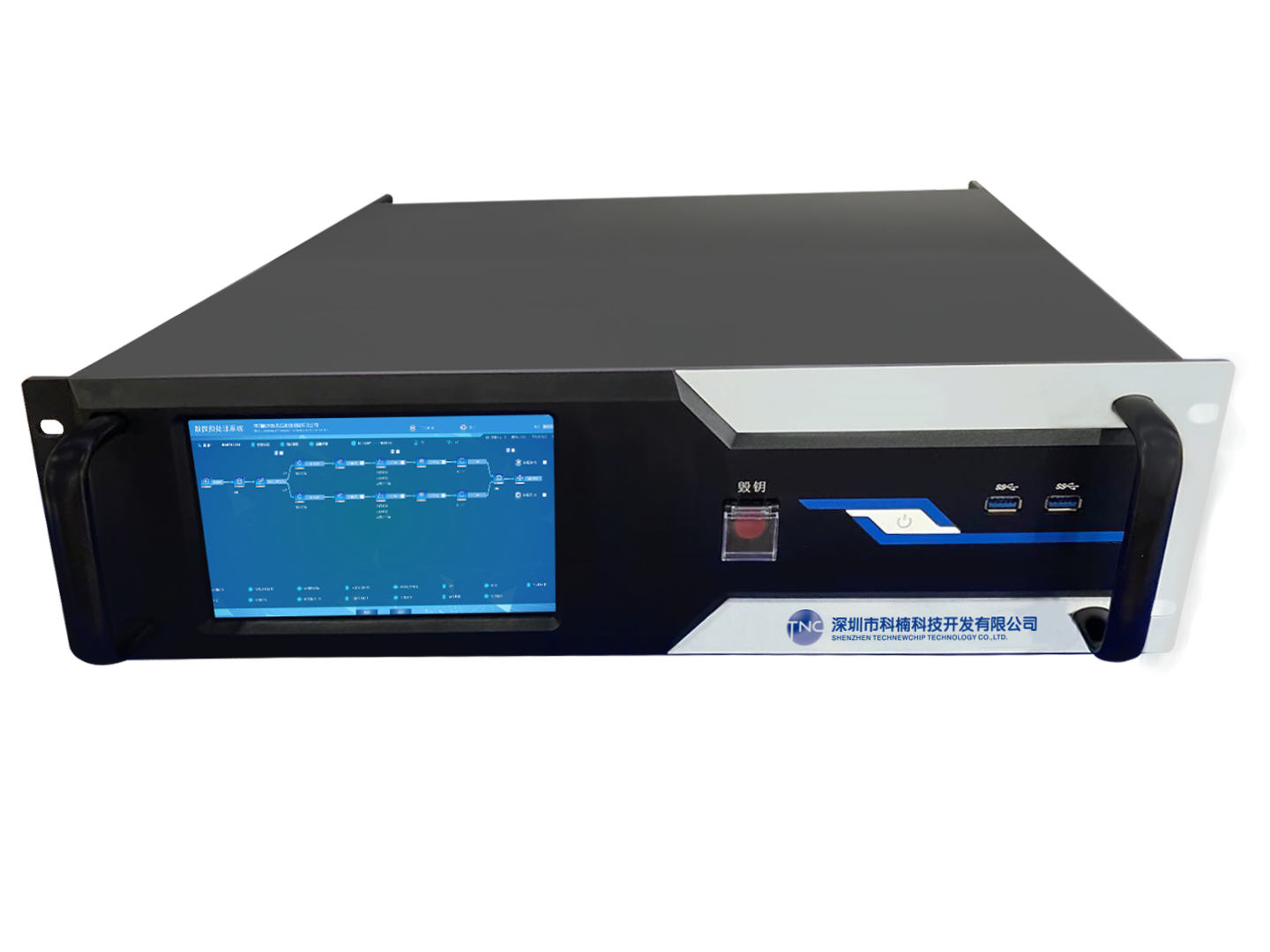

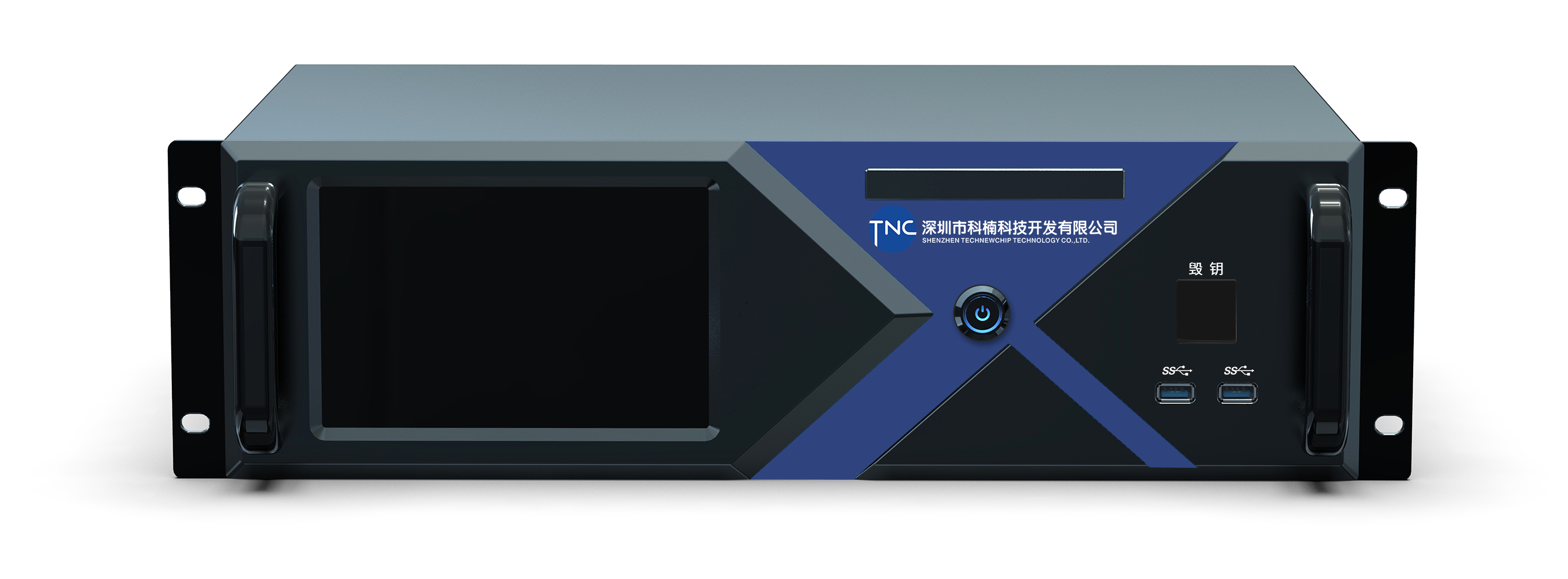

衛星地面數據處理系統
標準VPX 3U可上架機箱；
操作系統為Linux；
實現4路網絡數據或一路ECL數據的接入；
支持千兆、萬兆以太網TCP、UDP協議。
產品簡介
設備實現將衛星地面處理設備的數據前端處理，降低編碼與其他業務處理的耦合性，提升系統穩定性。主要完成2路以太網數據接收或者1路ECL數據接收，完成SRIO轉換和處理，再通過以太網發送到下游設備進一步處理。
產品框架

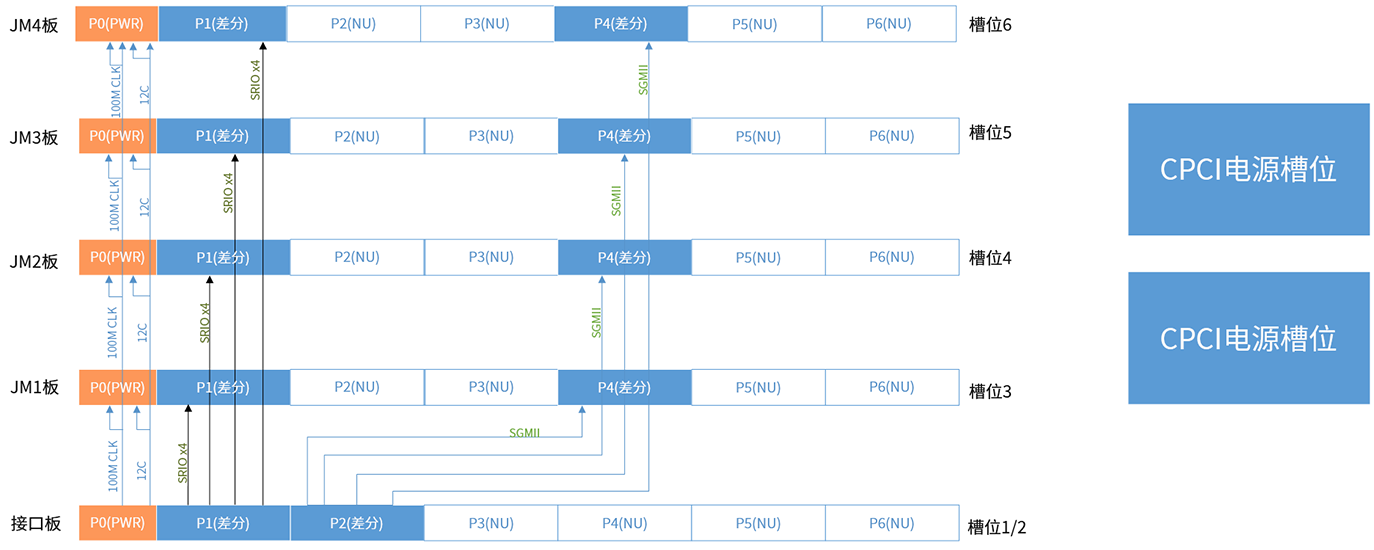

設備整體包括機箱、背板、電源、1塊接口板、4塊處理板，互連關系如下圖所示：
產品參數
產品功能：
● 通過接口板實現兩路千兆或萬兆以太網接收與發送數據；
● 接口板到四塊處理板都支持x4 SRIO鏈路，用于傳輸業務數據；
● 接口板到四塊處理板支持兩路SGMII鏈路，用于系統管理；
接口板功能：
● 兩通道以太網業務接口，每個通道1路萬兆接口或1路千兆接口，即兩路萬兆網口和兩路千兆網口，接口形式，萬兆：SFP+，千兆：RJ45；
● 以太網支持TCP/IP協議；
● ECL輸入接口，1路時鐘、1路同步、1路數據，接口形式：SMA；
● 管理接口，一路千兆網口，用來遠程控制，接口形式：RJ45；
● 顯示接口，一路DP接口，用于外接顯示器；
● USB接口，2路USB接口，用于外接鼠標鍵盤或其他存儲介質；
● 串口，1路RS232調試串口，接口形式：RJ45；
● 主控CPU可更換，便于后續性能升級；
● 具有4個MiniPCIe接口形式mSATA，可組RAID功能，用于萬兆以太網數據實時落盤；
機箱結構：
● 標準VPX 機箱，高度3U，19英寸可上架；
● 板卡為6U VPX標準板卡；
● 前面板自帶7寸液晶顯示屏，操作系統為Linux；
● 220V，50Hz供電；
