20U19F交換板

遵循Vita65 20U19F標準的VPX交換板

到背板支持20路千兆網和19路4x SRIO

支持GEN2.0 SRIO協議

產品簡介

        l   單板到背板VPX引腳定義符合Vita65規范,遵循SLT6-SWH-20U19F要求,即20 Ultra-Thin Pipes(Control Plane) + 19 Fat Pipes(Data Plane)組成;

        l   SRIO交換矩陣由5片CPS1848組成,支持GEN2.0協議;到背板支持19路4x SRIO port,分布在P2-P6上,前面板支持1路4x SRIO port,由QSFP光口引出;

        l   GE交換矩陣由2片BCM5396組成,到背板支持20個SGMII/1000Base-x千兆網口,和1路1000base-T模式千兆網口,分布在P1/P2上,到前面板支持1路1000Base-T和1路1000Base-x;

        l   支持串口(前面板引出)/網口(前面板引出RJ45)狀態監控,可以監控每片SRIO交換芯片每個port狀態、收發包統計等;

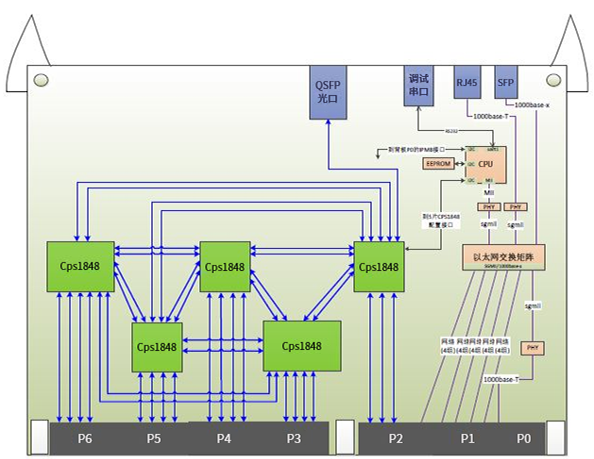

產品框架


產品參數

        l   單板到背板VPX引腳定義符合Vita65規范,遵循SLT6-SWH-20U19F要求,即20 Ultra-Thin Pipes(Control Plane) + 19 Fat Pipes(Data Plane)組成

        l   SRIO交換矩陣由5片CPS1848組成,支持GEN2.0協議;到背板支持19路4x SRIO port,分布在P2-P6上,前面板支持1路4x SRIO port,由QSFP光口引出

        l   GE交換矩陣由2片BCM5396組成,到背板支持20個SGMII/1000Base-x千兆網口,和1路1000base-T模式千兆網口,分布在P1/P2上,到前面板支持1路1000Base-T和1路1000Base-x

        l   支持串口(前面板引出)/網口(前面板引出RJ45)狀態監控,可以監控每片SRIO交換芯片每個port狀態、收發包統計等

        l   支持12V或5V單電源供電,常溫下功耗約40W

        l   標準6U VPX 尺寸,支持風冷和導冷

        l   工作溫度:-40℃~85℃
